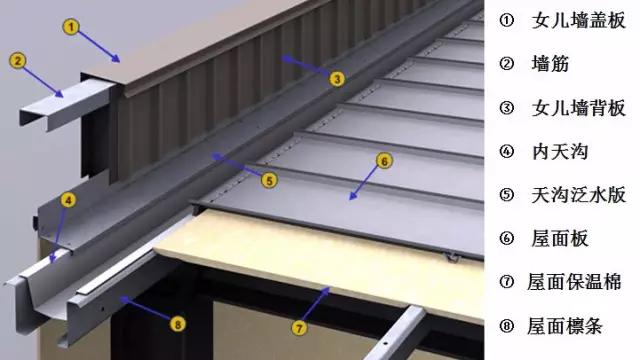

屋面维护系统天沟概况

天沟是屋面排水系统中必备的构件,天沟主要是用来暂时收集雨水的,通过落水管及时排走。尽量使用外挂天沟,体积小,而且也能当檐口饰边。颜色适宜,安装精致的天沟及饰面无疑给整个工程的装饰效果增色不少。





天沟制作安装中的常见问题

 (一)钢板天沟的优点和选材

在大型的厂房中,钢板天沟的用钢量也是很大的一部分,但钢板天沟也有其自身的优点,临海地区的风荷载一般比较大。如果采用彩板天沟,在强大的风荷载作用下,彩板天沟显得脆弱无力,容易被风的吸力掀掉,而钢板天沟的设计好坏对其耐久性也有很大的影响,所以钢板天沟的设计和选材不容忽视。

最常用的天沟材料为1.2mm、2mm或2.5mm厚不锈钢;3mm或5mm厚镀锌钢板;要根据建筑的重要性,造价,所使用的其他材料的等级综合考虑。

一般民用建筑天沟深度不要小于250mm,根据屋面板底与屋架顶的净空合理确定,要考虑天沟调坡需要的空间。确定宽度时考虑一下两个因素:首先,要计算排水是否能通过;第二,常用的天沟板宽为1.0m、1.2m和1.5m三种规格,尽量合理利用板材,要求高的建筑必须将天沟设计为可伸缩的。

 (二)彩板天沟搭接处漏水处理

天沟板搭接100mm 即可,搭接处采用铆钉连接,如果要想保证天沟不漏水,那就用防水胶打上。具体的做法是将彩板天沟搭接,施以两道中性硅胶(不可使用酸性胶和碱性胶,与彩板的相容性和耐久性都有问题),封胶位置分别距相互搭接的两块板边缘10mm,并以两道防水铆钉固定搭接部位。

每道防水铆钉中心距为80mm,两道相错分布,铆钉应打在封胶线上。注意拉铆钉应该是防水的,不应该用中间是穿透的拉铆钉。

经过这样精心的施工还出现漏水问题就有可能是硅胶没有打满,铆钉锈穿;拉铆钉处的彩钢板钢锈穿;硅胶失效。

硅胶失效的主要原因是紫外线照射导致高分子链断裂,好的硅胶在钢板间的寿命应该是很长的。

 (三)钢天沟下垂处理

在钢天沟的施工中有时会发现:由于柱距较大而天沟厚度较小时,就会发生天沟下挠的现象。解决方法有:

1.在天沟下设通长的系梁兼做天沟的支撑,以保证其不会下垂,或者下面做支托。最好焊天沟时,中间起坡大一点,安装时,尽量避免在天沟中行走,以免下挠。

2.用焊接组合的天沟,天沟中部向两端起拱一定的坡度就可以彻底解决这个问题,但是非曲直必将造成天沟的加工费用增大。

 (四)天沟和落水管

钢天沟的大小和屋面的面积并没有太大关系,钢天沟的高度和檩条的高度保持一致就可以了。主要的还是雨水管的个数。雨水管的积水面积一般按直径110mm的雨水管积水面积不大于180m2。其余的以这个为基准计算。这样就不会出现水沟中的水满溢了。如果需要精确的值须根据公式计算了。

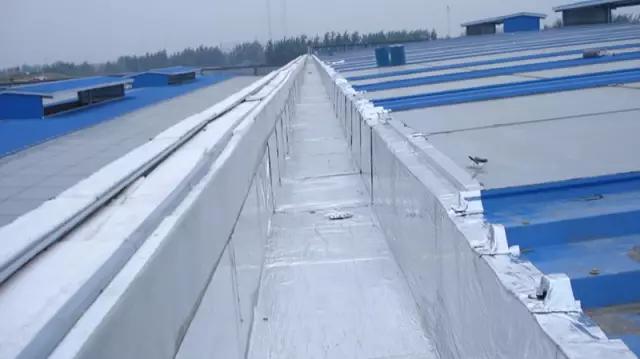

 (五)内天沟是否需要找坡

钢板天沟从理论上来说可以做找坡,规范规定千分之五。但很少有钢结构公司会去找坡,仅节点不等高处理就比较麻烦。其实天沟找坡,我一直认为是砼天沟的概念,砼天沟由于摩擦系数较大,排水不畅,因此要求找坡。而钢板表面要远比砼光滑,对水的阻力很小(摩擦系数小),而且由于钢板天沟刚度较大,若是不锈钢天沟,一般会增设天沟支架,而水会渐渐排出,荷载较小,挠度并不会很大,因此就算有积水,也是非常少的,很快就会挥发。而且在西北地区本身降雨量就相当少,从此方面考虑天沟不用找坡。再者外天沟起美观装饰作用,找坡后的天沟在安装其外包边时很难做到整齐划一,所以外天沟不用找坡。

其实内天沟找坡也很困难,特别是9m左右采用钢板天沟,跨中肯有会有挠度,搁在柱顶部分就会高一点,落水管又不可能都做在跨中,即使是采用氯丁胶防水层找坡回来,也只能略微平一点,所以一般的情况刚下完雨到屋面去看肯定会有水积在凹陷处,所以我们一再的要求钢板天沟的防腐性能一定要好。而对彩板天沟根本不好找坡,可以通过计算得到这样的数据,按最小千分之五找坡,如果9m一根落水管,则天沟两端高差需要45mm。这样很难制作,而且天沟的搭接也很难处理。

若在南方多雨地区,建议内天沟最好找坡2%,这样需要在设计和制作时要留心,设计时一截天沟两端断面要有高低之分,钢板裁剪是要依坡度下料,制作时高截面与高截面焊接,低截面与低截面焊接,就可以做成通长的有坡度的内天沟。

总之,天沟是否找坡度,要依当地的气候条件,在南方多雨地带,不能因找坡困难而拒绝天沟找坡,结合施工规范,依据工程最大的实际制定适宜方案,才能做到尽善尽美。

 (六)钢天沟在设计方面的改进

在现场施工能发现很多设计的不妥,给加工制作安装带来很大的麻烦,比如在钢板组合天沟的设计中,以陈旧的设计思路设计出的天沟,在安装中有时就给施工带来不便,天沟的底板和外板为什么非要90度直结呢?90度直结的天沟,在天沟上缘经拉条加固时,使天沟外板中间略隆起,天沟饰面板安装时无法贴近。外板和底板的焊接时往外倾斜一定的角度,会给天沟包边的安装带来方便,经天沟下大包边的安装,可以将隆起的高度忽略,而且土尘不易附着,减少清洗次数。虽然是很小的发现,却减少了大量的人力和财力。

 (七)设想开发新材质天沟

天沟是钢结构厂房中最难选材的构件之一,目前常用的有钢板的、彩板的、不锈钢板的,我认为都不是最好的——不是防腐不好处理,就是连接不好。其实在工程中天沟问题一直是难处理的一块,钢天沟往往由于制作安装的不规范性,防水漏问题一直做的不尽人意。所以开发新材质的天沟是很有必要的。是否可以用塑钢下加檩条来完成天沟的结构。我想是有可能的,或者是用热喷涂硬塑料来覆盖钢天沟从而完成所需工艺。


结语

综上所述,在钢结构屋面维护系统中,要使天沟发挥其应有的使用功能,发挥良好的装饰效果,应遵循以下原则:

1.设计的合理性。设计要合乎规范,依地方环境,屋面面积尺寸,设计出实用、经济、美观的天沟。

2.严把质量关。从放样开始核算尺寸、减少误差,避免制作运输中的构件变形。

3.精细安装。熟练精细地安装会使装饰效果浑然天成。

以上总结均来自施工现场的体会和发现,建筑结构也经常表现出个性特征,要依工程实际制定适宜的施工方案。只有在工作中不断积累经验,善于创新,才能做出精品工程。
